Vanne à eau pressostatique - Johnson Controls - V46SA-9110 - 3/8"

Vanne à eau pressostatique - Johnson Controls - V46SA-9110 - 3/8"

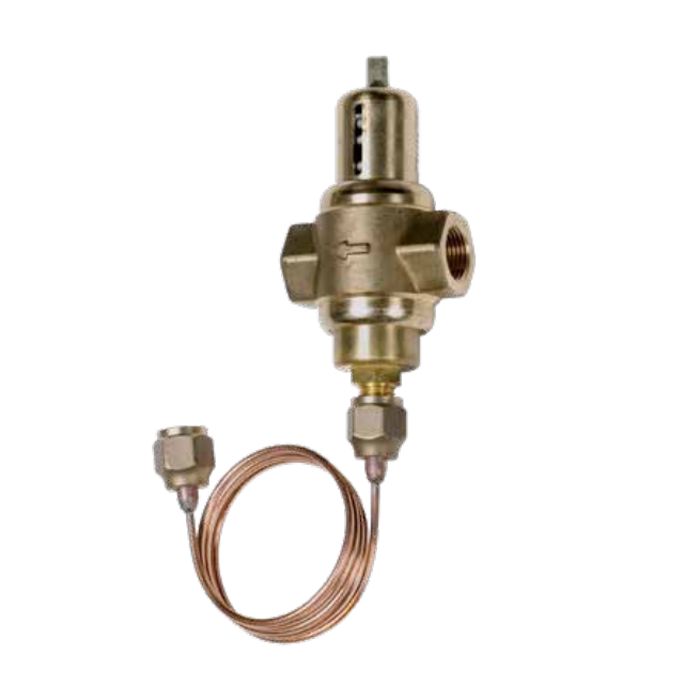

La V46SA‑9110 de Johnson Controls (gamme PENN) est une vanne eau pressostatique modulant, à action directe, destinée à réguler le débit d’eau de refroidissement d’un condenseur en fonction de la pression du circuit frigorifique.

Caractéristiques techniques principales

• Type : vanne eau pressostatique, modulation directe (s’ouvre quand la pression augmente)

• Référence : V46SA‑9110.

• Raccords eau : 3/8″ (femelle, filetage ISO 228 / BSPP)

• Plage de réglage (pression condensation) : 5 à 23 bar (gaz frigorigène non corrosif)

• Kv : 0,5 m³/h (débit nominal, Δp = 1 bar).

• Pression max. côté réfrigérant : 28 bar.

• Pression max. côté eau (service) : 10 bar (pression d’alimentation eau).

• Pression max. admissible côté eau (construction) : 23 bar

• Δp max. à travers la vanne : 6 bar

• Température eau / fluide caloporteur :

  • Max. : 90 °C

  • Min. : −20 °C (attention au gel).

• Hystérésis : environ 2,5 bar pour un réglage à 10 bar.

• Style corps / capillaire :

  • Style 50, capillaire 75 cm fourni séparé (à raccorder).

  • Raccord frigorigène : capillaire avec écrou tournant et joint cuivre (type SAE 1/4 + schrader selon certains catalogues).
