Séparateur d'huile CARLY TURBOIL 3006S 3/4 ODF
Description
Séparateur d'huile CARLY TURBOIL 3006S 3/4 ODF
Le séparateur d’huile CARLY TURBOIL 3006S 3/4 ODF est un modèle encapsulé de la gamme TURBOIL‑F, conçu pour être monté sur la ligne de refoulement afin de réduire la circulation d’huile dans le circuit frigorifique.
Caractéristiques principales
Marque/modèle : CARLY – Turboil 3006S (série TURBOIL‑F).
Raccordements : entrée et sortie 3/4" ODF (à braser).
Pression de service : jusqu’à environ 15 bar (selon fiche technique hors PDF CARLY).
Volume interne : 2,12 L.
Dimensions typiques : diamètre environ 109 mm, hauteur environ 308 mm, poids d’environ 3,45 kg.
Fonctionnement et principe

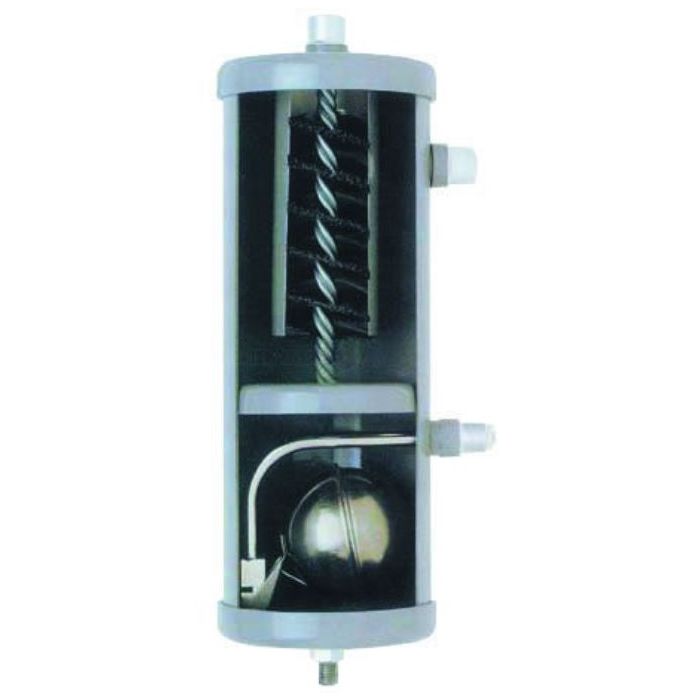

Le Turboil 3006S utilise un procédé breveté associant :
Centrifugation par mouvement hélicoïdal généré par des spirales internes.
Coalescence par matière aiguilletée.
Changement brusque de direction et section, avec entrée du mélange par le haut, sortie frigorigène en partie haute et huile en partie basse.
Installation recommandée
À monter verticalement sur la ligne de refoulement, le plus près possible du compresseur.
Sens de passage : entrée (IN) en haut, sortie frigorigène latérale haute, retour d’huile en bas vers le carter ou un réservoir.
Le modèle 3006S s’adresse aux installations de froid industriel ou commercial de taille moyenne‑supérieure, à choisir en fonction de la puissance du compresseur et du débit de refoulement selon les tableaux de sélection CARLY.
Caractéristiques techniques
- Marque : CARLY
- Modèle : Turboil-F
- ø Inlet 3/4" ODF
- ø Outlet 3/4" ODF
- Série 3006S
