Séparateur d'huile CARLY TURBOIL 1504S 1/2 ODF
Description
Séparateur d'huile CARLY TURBOIL 1504S 1/2 ODF
Le séparateur d’huile CARLY TURBOIL 1504S 1/2 ODF est un modèle encapsulé de la gamme TURBOIL‑F, conçu pour être monté sur la ligne de refoulement d’un compresseur afin de limiter la circulation d’huile dans le circuit frigorifique, notamment sur installations de froid industriel ou commercial de taille petite à moyenne.
Caractéristiques principales
Marque/modèle : CARLY – Turboil 1504S (séparateur non‑démontable Turboil‑F).
Raccordements : entrée et sortie 1/2" ODF à braser.
Volume interne : environ 1,86 L.
Pression de service : jusqu’à environ 15 bar (selon la série Turboil 150x).
Sortie d’huile : généralement 3/8" SAE vers le carter ou un réservoir.
Fonctionnement

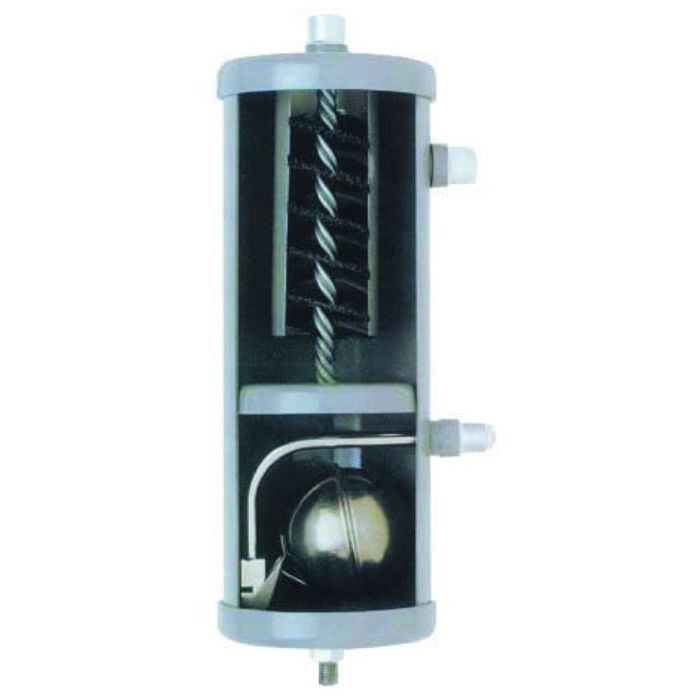

Le 1504S utilise un procédé breveté CARLY combinant :
Centrifugation par mouvement hélicoïdal généré par des spirales internes.
Coalescence via matière aiguilletée.
Modification brusque de vitesse et de direction, avec entrée par le haut, sortie frigorigène latérale haute et huile séparée en partie basse, protégée par un déflecteur pour limiter le ré‑entraînement.
Installation conseillée
Montage vertical sur la ligne de refoulement, le plus près possible du compresseur, avec l’entrée IN en haut.
Le diamètre de raccordement doit être au moins égal au diamètre de la ligne de refoulement (vérification sur les tableaux CARLY selon puissance du compresseur, fluide et pression de refoulement).
Caractéristiques techniques
- Marque : CARLY
- Modèle : Turboil-F
- ø Inlet 1/2" ODF
- ø Outlet 1/2" ODF
- Série 3007S/MMS
