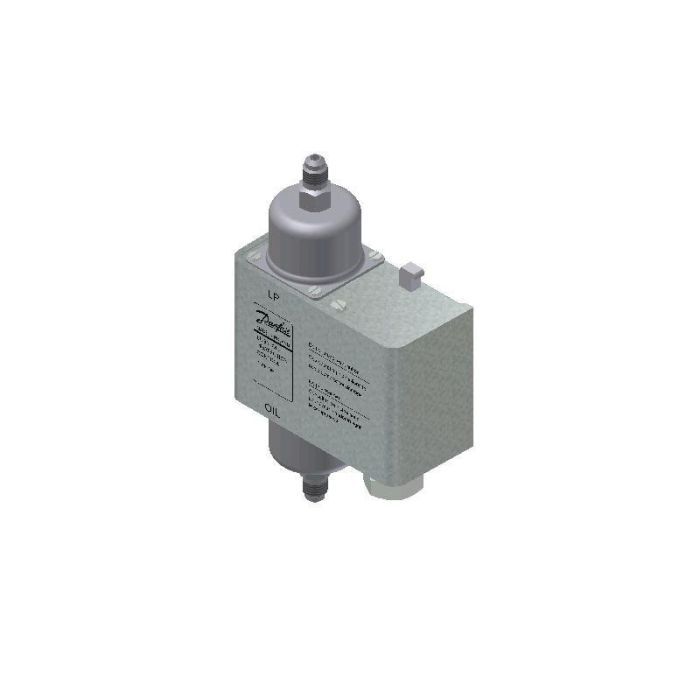

Pressostat différentiel d'huile Danfoss - MP54 - 060B200891

Pressostat différentiel d'huile Danfoss - MP54 - 060B200891

Le MP54 060B200891 est un pressostat différentiel d’huile de sécurité pour compresseur, avec déclenchement temporisé intégré.

Fonction et principe

• Sert à protéger le compresseur en cas de pression d’huile de graissage trop basse (différence entre pression pompe d’huile et aspiration).

• Si la pression différentielle reste en dessous de la valeur fixe pendant la temporisation, il ouvre le circuit de fonctionnement et arrête le compresseur.

Caractéristiques principales MP54 – 060B200891

• Type : MP54 avec différentiel d’huile fixe (non réglable).

• Temporisation : relais thermique intégré, délai typique 45 s (version standard, à vérifier sur la plaque ou la doc exacte de ton modèle si 45 s ou 90/120 s).

• Plage côté BP (aspiration) : environ -1 à 12 bar / -29 inHg à 175 psi (LP side regulation range).

• Pression de service max (PS) : 17 bar, pression d’essai 22 bar.

• Fluide : HCFC et HFC non inflammables (usage classique sur huiles de compresseurs refrigeration).

• Raccords : 1/4" SAE flare (huile et aspiration).​

• Alimentation commande : 115 ou 230 V AC/DC suivant version, contacts séparés circuit sécurité / circuit fonctionnement (bornes L-M et T1-T2, plus borne S signal).

• Protection : IP20, température ambiante -40 à +60 °C, soufflets inox.

Application pratique

• Montage entre sortie de pompe à huile et carter (aspiration) du compresseur, capillaires fournis ou support complet selon kit.

• Au démarrage : la pression d’huile doit monter au-dessus du seuil (différentiel fixe + différentiel de contact) avant la fin de la temporisation, sinon le MP54 coupe le compresseur.

• En fonctionnement : si la pression d’huile retombe sous le seuil, le relais temporisé se déclenche et arrête le compresseur après délai.

Si tu me précises le compresseur ou l’application (Bitzer, Copeland, Frascold, etc.), je peux t’indiquer les points de consigne d’huile recommandés ou te dire si ce MP54 est bien adapté ou s’il faut envisager un autre modèle (MP55, Delta-P, etc.).
