Groupe de condensation inverter Optyma™ CO2 OP-UPAC015COP04E - 114X6003
Description
Groupe de condensation inverter Optyma™ CO2 OP-UPAC015COP04E - 114X6003

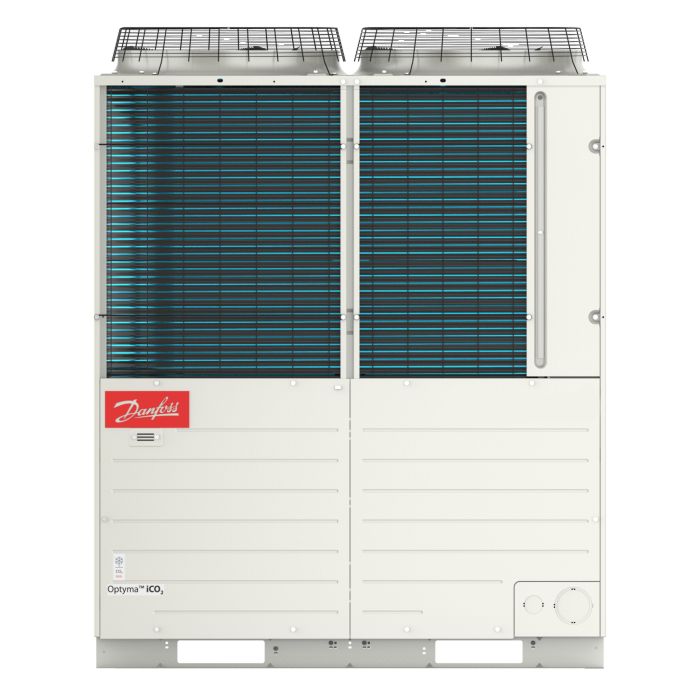

Le groupe de condensation inverter Optyma™ iCO₂ – OP‑UPAC015COP04E (réf. Danfoss 114X6003) est un condenseur extérieur à CO₂ (R744), 3‑phases, conçu pour applications moyenne et basse température (MBP/LBP), surtout en chambre froide, supermarché ou cellules de congélation.
Caractéristiques principales
Réfrigérant : CO₂ (R744), naturel, zéro ODP, très faible GWP.
Application : MBP (réfrigération) et LBP (congélation, jusqu’à ≈ –45 °C d’évaporation).
Capacité type : environ 20‑21 kW de froid en mode réfrigération, selon la température d’évaporation (ex. ≈ 20,55 kW à –8 °C d’évaporation).
Données électriques et compresseur
Alimentation : 400 V / 3~ / 50 Hz.
Compresseur : inverter VCO015T4E, 2 niveaux de vitesse, scroll + rotary, mandatant l’usage d’un contrôleur AK‑CC55 et de vannes AKVP pulsantes.
Intensités :
RLA ≈ 16,5 A, MCC ≈ 19 A.
Protection minimale : fusible ≥ 25 A.
Ventilateurs et refroidissement
Ventilateurs : 2 ventilateurs EC de ∅ 570 mm, alimentés en ≈ 280–339 V DC.
Débit d’air : ≈ 15 120 m³/h à 50 Hz.
Puissance ventilo : ≈ 386 W total.
Pressions, volumes et raccordements
Pressions :
HP max : 140 bar ; BP max : 80 bar (conception).
Volume interne :
Récepteurs : 2 × 7,6 L.
Accumulateur : 7,2 L.
Séparateur d’huile : 0,87 L.
Refroidisseurs de gaz : 6,1 L.
Raccordements :
Soudure : aspiration 3/4", liquide 1/2".
Dimensions, poids et acoustique
Dimensions : 1350 × 764 × 1692 mm (L × l × H).
Poids :
Net ≈ 340 kg, brut ≈ 360 kg.
Niveaux sonores (50 Hz) :
Puissance acoustique : ≈ 62 dB(A).
Pression sonore à 1 m : ≈ 51 dB(A) ; à 10 m : ≈ 42 dB(A).
Utilisation et pré‑requis
Plage de température ambiante : –20 °C à +43 °C, plage d’évaporation : –45 °C à +5 °C.
L’unité de contrôle AK‑CC55 et les vannes AKVP sont obligatoires ; le module‑contrôleur 118U5498 doit être commandé séparément.
Caractéristiques techniques
- Marque : DANFOSS
