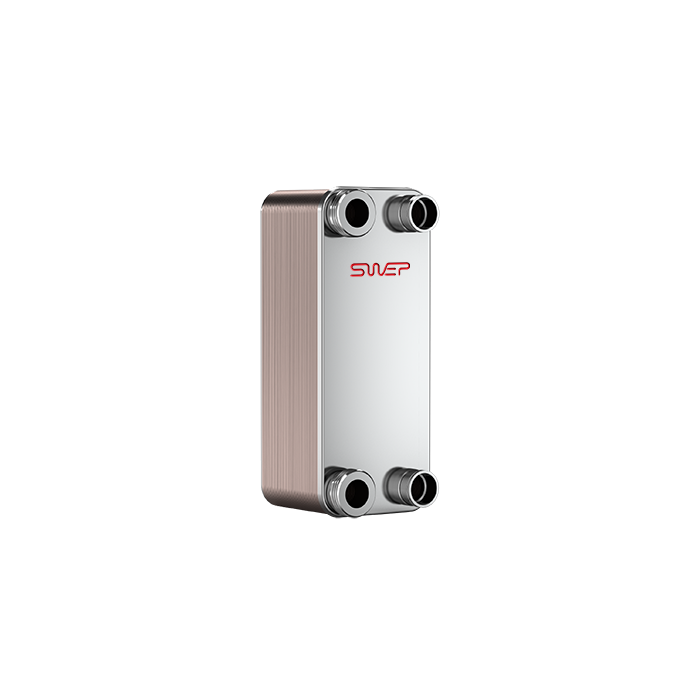

Échangeur à plaques SWEP - B10THX50/1P-SC-M

Échangeur à plaques SWEP - B10THX50/1P-SC-M B10THx50/1P-SC-M ; échangeur à plaques SWEP, B10THx50/1P-SC-M, 2x28U(20)+2x1"&22U(20), taille : 10T, nombre de plaques : 50, dimensions : 289 x 119 x 116 [mm], sorties : eau - 2x28U (20), liquide de refroidissement - 2x1 "&22U(20), pression de service : 45 [bar], poids : 6,04 [kg] Les échangeurs de chaleur compacts soudés durs modèle V disposent d'un dispositif de distribution spécial à l'entrée du réfrigérant, c'est-à-dire normalement attaché à la connexion F3. Ce dispositif de distribution doit garantir que le réfrigérant est réparti uniformément dans le canal. Le réfrigérant liquide doit être raccordé au raccord inférieur gauche (F3) et la sortie de gaz (F1) au raccord supérieur gauche (F1). L'entrée du fluide caloporteur doit être raccordée au raccord supérieur gauche (F2) et la sortie au raccord inférieur droit (F4). Les appareils d'une largeur d'au moins 243 mm (B35 et plus) ont quatre goujons M12 supplémentaires soudés à la plaque avant. Les échangeurs de chaleur en acier inoxydable de la série de modèles B sont utilisés pour chauffer ou refroidir des fluides liquides ou gazeux.
