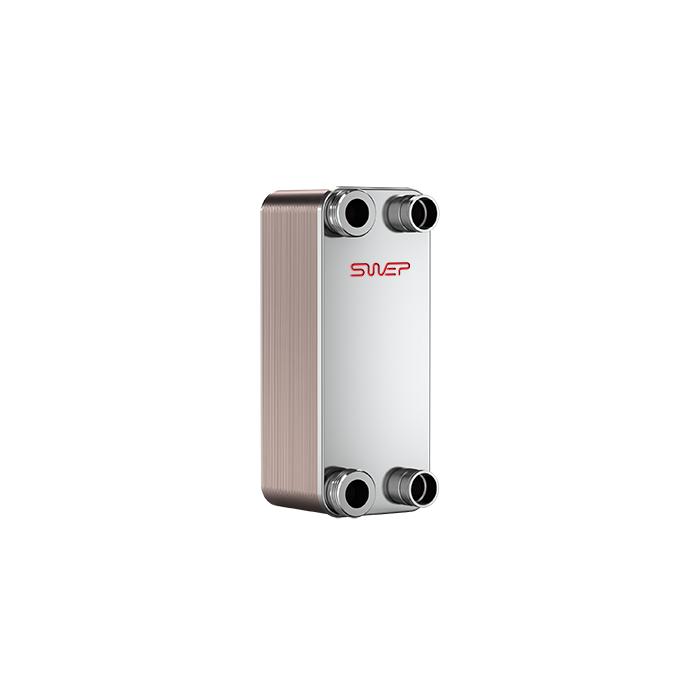

Échangeur à plaques SWEP - B10THX20/1P-SC-M

Échangeur à plaques SWEP - B10THX20/1P-SC-M - taille : 10T, nombre de plaques : 20, dimensions : 289 x 119 x 48,8 [mm], bornes : 4x1"&22U(20)

’Léchangeur à plaques SWEP B10THX20/1P-SC-M est un modèle soudé sous vide (classe M), compact et haute performance pour réfrigération, pompes à chaleur ou récupération de chaleur.

Caractéristiques principales

• Type : B10TH (série B10T haute pression), 20 plaques inox AISI 316L, soudure cuivre pur 99,9%.

• Dimensions : 289 × 119 × 48,8 mm, poids 3,16 kg.

• Raccords : 4 connexions Ø22 mm (1" & 22U), typiquement 2x pour fluide frigorigène + 2x pour eau/glycol (combinaison brasage/écrou).

• Pression : 45 bar max. à 135 °C (classe M), température min. -196 °C.

Applications typiques

Utilisé comme désurchauffeur/condenseur ou évaporateur en réfrigération :

• Fluides frigorigènes (R410A, R134a, R404A/R448A, CO2) sur un côté.

• Eau/glycol sur l’autre côté (contre-courant optimisé).

• Puissance indicative : ~3,5 kW chauffage / 2,1 kW froid (conditions standard).​

Montage et utilisation

• Position verticale (flèche ↑ sur plaque frontale).

• Frigorigène : entrée liquide bas gauche (F3), sortie gaz haut gauche (F1).

• Isolation non fournie (commander séparément).​

Pour calculer la puissance exacte ou vérifier compatibilité (fluide, débit), donne-moi Te_in/Ts_in et débits des deux circuits.
