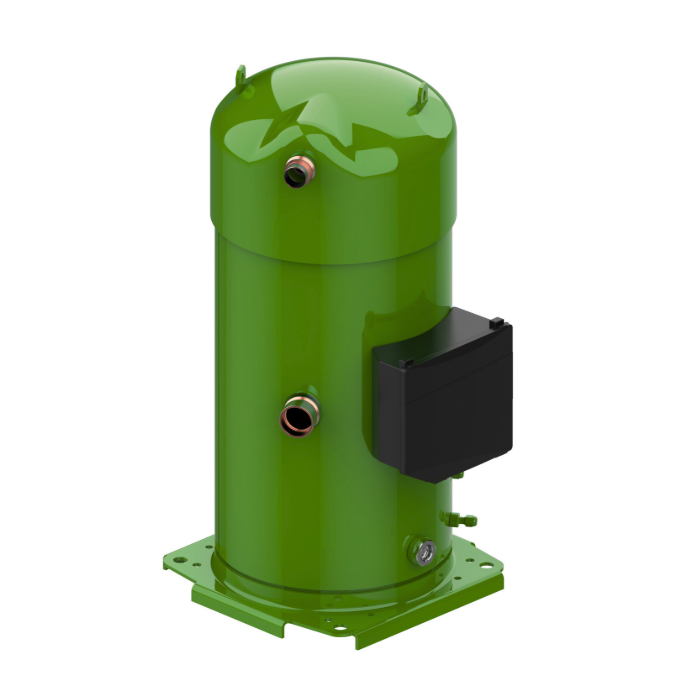

Compresseur scroll Trane - SH161-A4ALC - CSHD161 - R410A - 120H0023

Compresseur scroll Trane - SH161-A4ALC - CSHD161 - R410A - 120H0023

Le compresseur Trane SH161-A4ALC est un compresseur à spirale hermétique fonctionnant au réfrigérant R410A. Appartenant à la série CSHD161 (référence constructeur 120H0023), il est conçu pour les systèmes de climatisation commerciaux, tels que les unités de toiture ou les refroidisseurs. Il offre une puissance nominale d'environ 13 CV (21 à 38 kW, soit environ 72 000 à 130 000 BTU/h dans des conditions ARI standard), avec de faibles vibrations, une protection interne contre les surcharges et des raccords ODF brasés.

Spécifications techniques

• Réfrigérant : R410A.​

• Capacité : 21,17 kW (refroidissement à 50 Hz ARI) ; volume balayé 151,7 cm³ ; déplacement 26,4 m³/h.

• Tension : 380-415V/3Ph/50Hz ou 460V/3Ph/60Hz (RLA 23,6A, LRA 158A, MCC 35A).

• Raccordements : Aspiration 1-3/8", refoulement 7/8".​

• Huile : 3,3 L POE 160SZ.​

• Dimensions/Poids : Hauteur 540 mm, Ø 243 mm ; poids net 69 kg, poids d'expédition 73,5 kg.​

• Limites : Max HP 48,7 bar, BP 33,3 bar ; côté basse TS -35°C à 55°C.​

Applications

Utilisé dans les unités de la série Trane CSHD pour la climatisation, prenant en charge un fonctionnement à vitesse fixe à 2900/3500 tr/min avec protection IP54 et kit de montage inclus.
