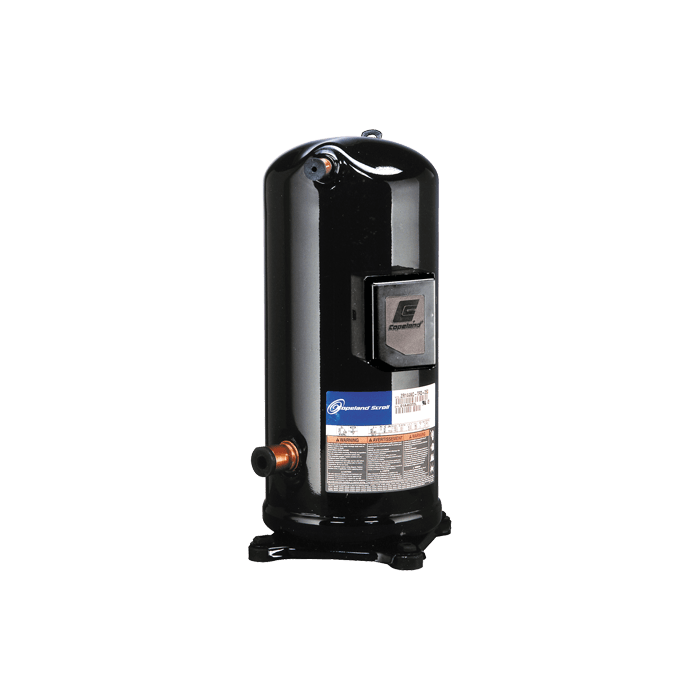

Le compresseur Copeland Scroll ZF49K5E TFD‑567, code 8613722, est un modèle hermétique basse température d’environ 42 m³/h, optimisé pour les applications de surgélation avec injection de liquide ou vapeur.

Désignation et configuration

• Référence complète : ZF49K5E‑TFD‑567 (code Copeland 8613722).

• Série : ZF (scroll basse température pour froid négatif, surgelés).

• Type : compresseur scroll hermétique, monté rotalock (code 567 = connexions rotalock).

• Tension/moteur : TFD = 3‑phases, 380–400 V, 50 Hz, protection moteur interne.

• Fluide frigorigène et application

  • Fluids compatibles (suivant fiches distributeurs) : R404A, R407A/F, R448A, R449A, certains modèles avec R22 et R134a selon configuration exacte.

  • Domaine d’utilisation : évaporation typiquement de −40 °C à +7 °C, compresseur optimisé pour vitrines surgelés, chambres froides négatives, etc.

  • Tous les modèles ZF*K5E fonctionnent avec injection de liquide ou vapeur pour le refroidissement, ou economizer (EVI) selon le schéma.

  Performances et caractéristiques mécaniques

  • Débit volumétrique : environ 42,3–42,4 m³/h à la vitesse nominale.

  • Puissance frigorifique (ordre de grandeur) : ~9 kW à −35 °C d’évaporation, condenseur à +40 °C, surchauffe 12 K, sous‑refroidissement 3 K (donnée distributeur).

  • Raccords : aspiration rotalock 1 3/4", refoulement rotalock 1 1/4".

  • Charge d’huile : environ 3,2–3,37 L d’huile ester (POE) spécifique Copeland série ZF.

  • Dimensions : ≈ 280 × 279 × 552–564 mm (L × l × H), masse ≈ 63 kg.

  • Niveau sonore : ~71 dBA à 1 m, typique scroll ZF49K5E.

  Points importants pour l’installation

  • Obligation d’injection liquide/vapeur ou economizer : tous les ZF nécessitent ce refroidissement pour respecter les limites d’enveloppe (température gaz refoulement, moteur, etc.).

  • Sur les ZF*K5E, l’injection peut être réalisée par liquide ou gaz, contrôlée par vanne d’expansion ou kit d’EVI suivant les préconisations

  • Alimentation : réseau triphasé 380–400 V, 50 Hz, vérifier le schéma de câblage spécifique TFD et la protection interne avant de choisir la protection externe (disjoncteur, relais thermique).
