Coffret electrique Elitech - ECB-2030XL
Description

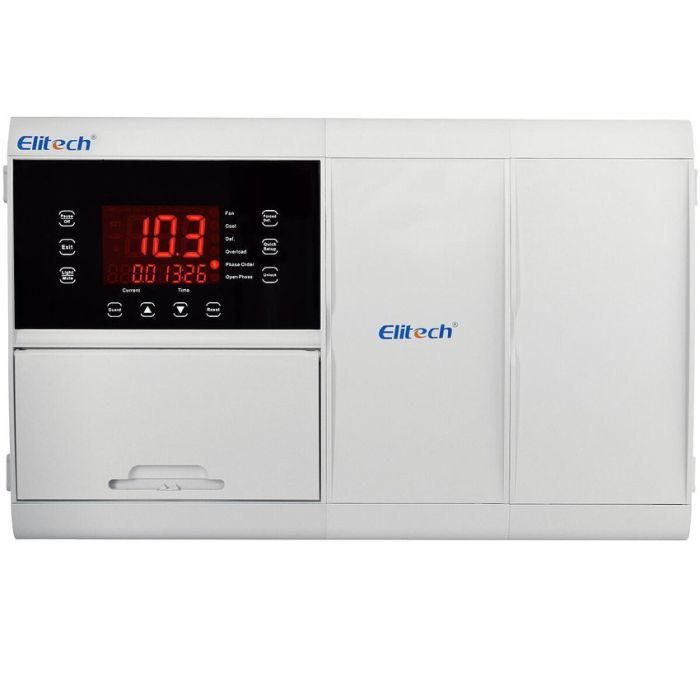

Coffret electrique Elitech - ECB-2030XL
Le coffret electrique Elitech - ECB-2030XL est un contrôleur moderne pour le fonctionnement complexe des systèmes de refroidissement avec un compresseur triphasé jusqu'à 10HP(10HP). Il supervise le fonctionnement du compresseur, du ventilateur, des réglages, de l'alarme et de l'éclairage. Le boîtier hermétique avec un grand écran LED garantit une sécurité et une facilité d'utilisation élevées et réduit les coûts et le temps d'installation, combinant le contrôleur et l'appareillage avec une protection sur rail DIN. Deux sondes NTC sont inclues.
Données techniques :
- Entrée : capteur de température NTC 10kΩ à 25°
- Plage de mesure : -45...99°C
- Précision de mesure : +/-1%
- Période d'échantillonnage : 330 ms
- Résolution d'indication : 0,1°C ou 1°C sur toute la plage
- Affichage : Hauteur LED principale : 30mm, auxiliaire 14mm
- Méthode de réglage : ON-OFF avec hystérésis
- Installation : Murale
- Degré et classe de protection : IP65 avant/IP33 autre
- Alimentation : 380V~ +/- 10% triphasé
- Consommation électrique : max 5VA
- Conditions de fonctionnement : -5...60°C ; 0...85%HR (sans condensation)
- Conditions de stockage : -40...75°C ; 0...85%HR (sans condensation)
Sorties :
- Chargeurs : 10HP=10km triphasé
- Dégivrage : 4400W triphasé
- Ventilateur : 1100W triphasé
- carter : 1100W monophasé
- Alarme : 1100W 1ère phase
- Eclairage : 1100W monophasé
Fonctions :
- Dégivrage naturel, électrique, gaz chaud
- Commande du ventilateur de l'évaporateur
- Horloge temps réel
- Signalisation d'alarme sonore
- Interface de communication RS-485 avec protocole Modbus
- mise en marche de la résistance de carter du compresseur
- deux sorties auxiliaires pour commande : éclairage, pompe à condensat ou alarme
- deux entrées logiques : porte, pressostat, boutons, alarme, dégivrage à distance, etc.
Alarmes HACCP
- alarme instantanée haute "SHi" et basse "SLi"
- alarme haute température "SHH" et alarme basse température "SLH
" le contrôleur enregistre également en mémoire :
- la date/l'heure de la panne de courant
- la température maximale et minimale pendant l'alarme
Interface RS-485 :
Le contrôleur dispose d'une interface RS-485 pour la communication avec un ordinateur. Cela vous permet de créer une connexion unique entre le contrôleur et un ordinateur ou un réseau de contrôleurs exploités à partir d'un PC.
Caractéristiques techniques
- Marque : Elitech
