Clapet anti-retour CASTEL 3185EW/11, coudé, à souder, diamètre extérieur 35 mm, Kv 29

Clapet anti-retour CASTEL 3185EW/11, coudé, à souder, diamètre extérieur 35 mm, Kv 29

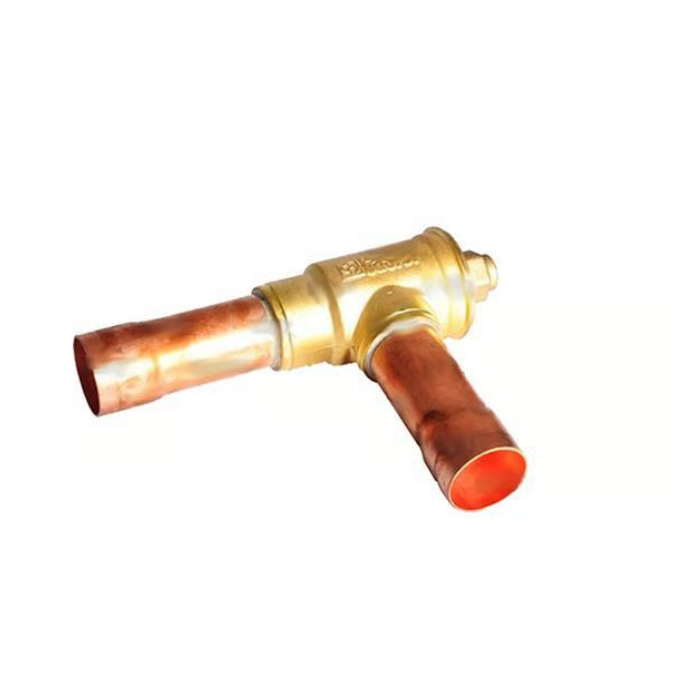

La Castel 3185EW/11 est un clapet anti‑retour hermétique coudé (angle-way) pour installations frigorifiques CO₂, à braser en 35 mm ODS (1"3/8") avec un Kv de 29 m³/h. Elle fait partie de la gamme « GO GREEN » Castel, conçue spécifiquement pour le R744 avec une pression de service maximale PS de 80 bar (≈1160 psi).

Caractéristiques principales

• Type : clapet anti‑retour coudé, à souder directement (angle-way, ODS).

• Connexions : 35 mm ODS (équivalent 1"3/8").

• Kv : 29 m³/h (condition normalisée eau à 20 °C).

• Fluide : CO₂ (R744), utilisation en lignes haute pression de systèmes transcritiques/subcritiques.

• PS : 80 bar, résistance à l’éclatement ≥ 3 × PS selon EN 378‑2:2016.

• ΔP mini ouverture : environ 0,3 bar de différentiel pour ouverture du clapet.​

Applications typiques

• Lignes de liquide ou de refoulement sur centrales CO₂, pour empêcher les retours de flux entre circuits/compresseurs.​

• Installations « booster » ou rack CO₂ de grande surface commerciale où les pressions sont élevées (jusqu’à 80 bar).

En pratique, par rapport au clapet droit 3144W/11 (35 mm, Kv ≈ 15–16), ce 3185EW/11 coudé offre le même diamètre mais un débit plus élevé (Kv 29) et une tenue en pression adaptée au CO₂ transcritique.
